Miniatur-Schwimmerschalter 8 mm

MR3K-K1-15-0-S-010

Artikelnummer 8691332029
  • Direkt anschließbar: M12-Steckverbinder für schnelle Integration
  • Kompakt: 8 mm Miniatur-Schaltrohr mit optimaler Baugröße
  • Flexibel: Kontaktform A oder B durch Schwimmerdrehung
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

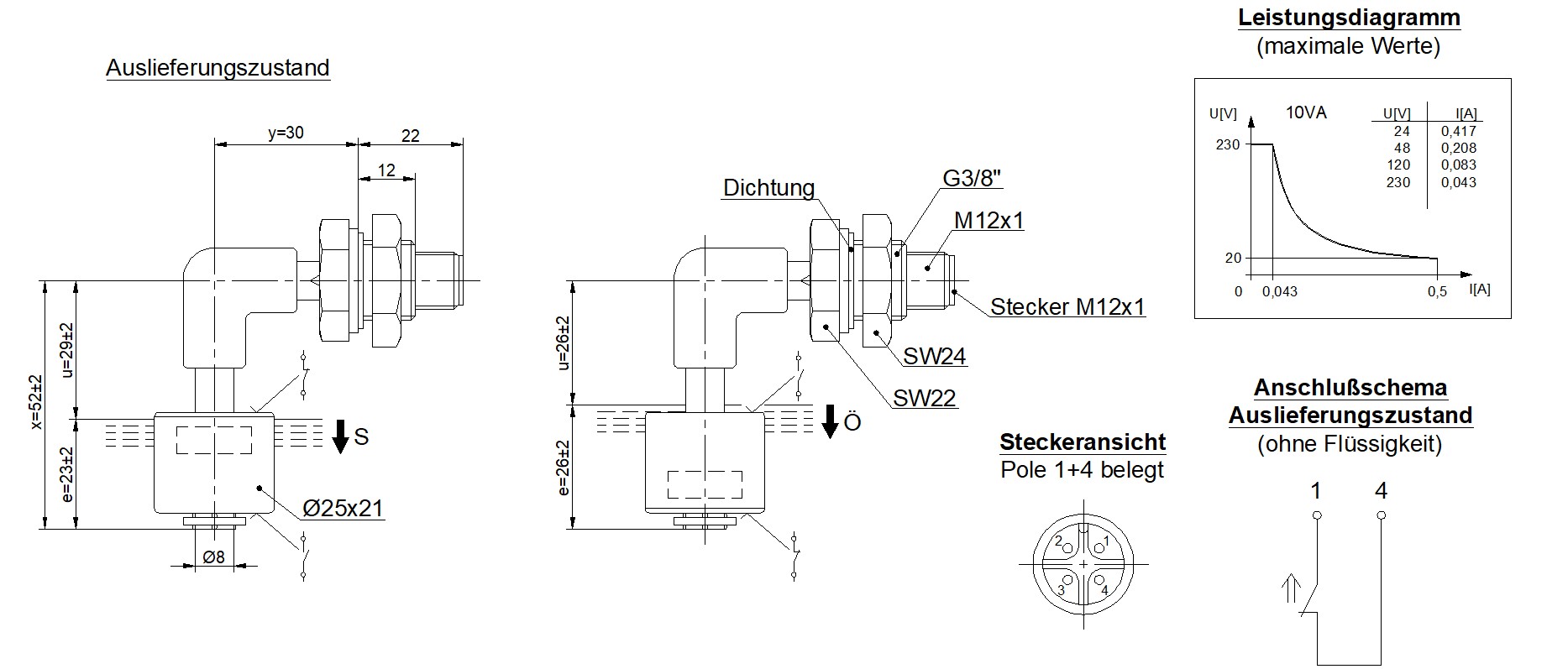

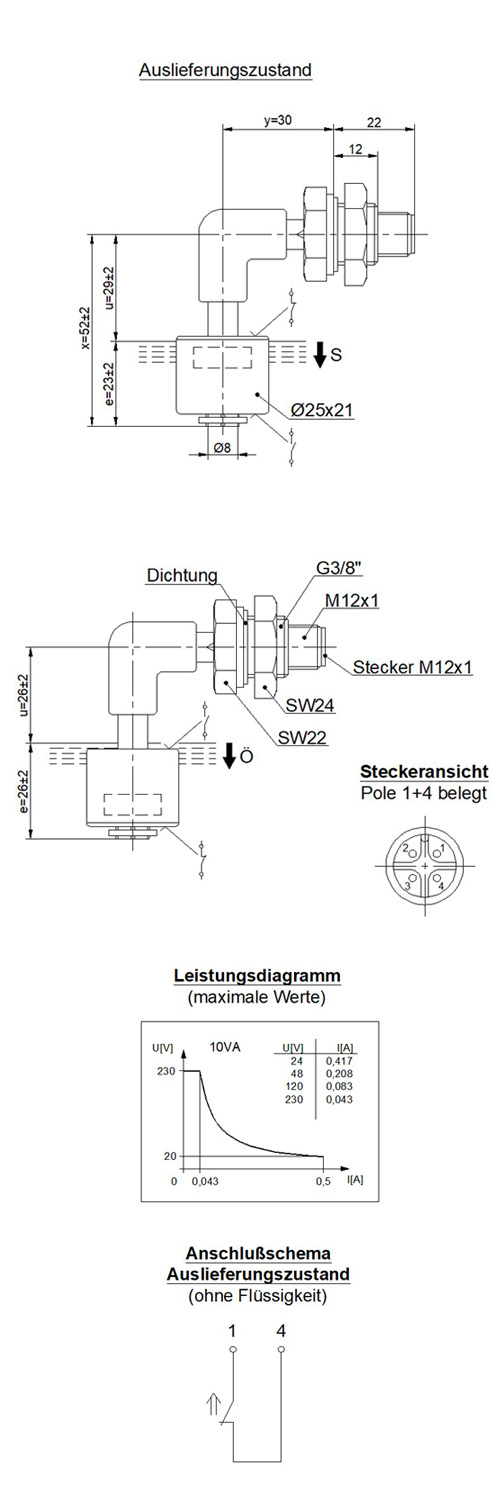

Technische Zeichnung

Dieser Miniatur-Schwimmerschalter mit 8 mm Schaltrohr kombiniert kompakte Bauweise mit schneller elektrischer Integration. Sowohl Gehäuse als auch Schwimmer bestehen aus PVC, wodurch der Sensor ideal für wassernahe Anwendungen und leicht chemisch belastete Medien geeignet ist. Die bewährte Reed-Technik ermöglicht eine zuverlässige und langlebige Grenzstandserfassung ohne Dauerstrom. Der elektrische Anschluss erfolgt direkt über einen M12-Steckverbinder, während die horizontale Montage im M12 × 1-Innengewinde eine stabile und saubere Installation erlaubt.

Einbautiefe: L52 mm
Ausgangsart: Reedkontakt
Kontaktform: A oder B
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Stecker M12x1
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 10 VA
Schaltstrom max.: 0.5 A
Schaltspannung max. VDC: 230 V
Dauerstrom max.: 1.0 A
Gewinde / Montageart: M12 × 1
Einbau: von Innen
Gehäusematerial: PVC
Schwimmerwerkstoff: PVC
Zulassung: CE
Montage: horizontal
Eintauchtiefe Schwimmer: 15 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 5 bar
Dichte Schwimmer: ca. 0.7 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
