Standard-Schwimmerschalter Ø12 mm

SF1K-R4-13-0-S

Artikelnummer 8613133004
  • Leistungsstark: 60 VA Schaltleistung für anspruchsvollere Anwendungen
  • Robust: PVC-Gehäuse mit NBR-Schwimmer für vielfältige Medien
  • Praktisch: Außenmontage über D75-Flansch mit DIN-43650-Stecker
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Eigenschaften
customizing

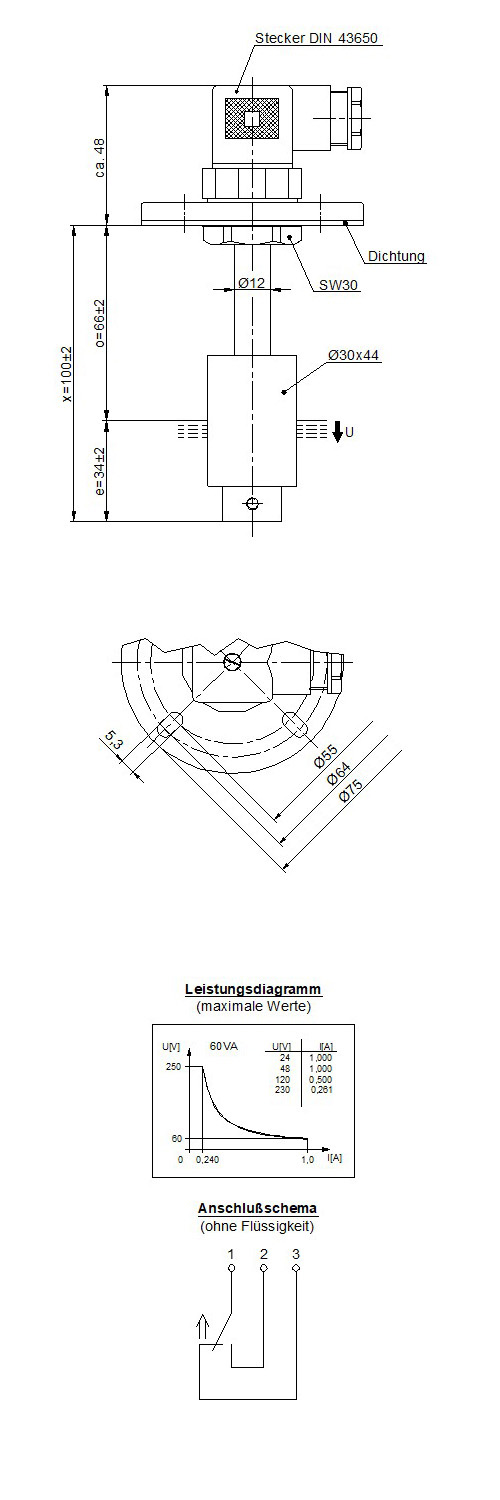

Technische Zeichnung

Dieser Standard-Schwimmerschalter mit Ø12 mm Schaltrohr bietet eine robuste Lösung für Anwendungen, bei denen höhere Schaltleistungen und eine stabile Außenmontage erforderlich sind. Das widerstandsfähige PVC-Gehäuse in Kombination mit einem NBR-Schwimmer ermöglicht den zuverlässigen Einsatz in wasserbasierten und leicht ölhaltigen Medien. Die präzise arbeitende Reed-Technik sorgt für eine langlebige, stromlose Grenzstandserfassung. Die vertikale Montage erfolgt über einen großflächigen D75-Flansch, während der elektrische Anschluss über einen genormten DIN-43650-Stecker eine schnelle, sichere Integration gewährleistet.

Einbautiefe: L100 mm
Ausgangsart: Reedkontakt
Kontaktform: C
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Stecker DIN 43650
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 60 VA
Schaltstrom max.: 1.0 A
Schaltspannung max. VDC: 250 V
Dauerstrom max.: 2.0 A
Gewinde / Montageart: D75 mm Flansch
Einbau: von Außen
Gehäusematerial: PVC
Schwimmerwerkstoff: NBR
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 19.5 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 15 bar
Dichte Schwimmer: ca. 0.44 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
