Standard-Schwimmerschalter Ø12 mm

SF5N-N3-13-0-G

Artikelnummer 8613516002
  • Edelstahlgehäuse 1.4571 für korrosive und industrielle Medien
  • Für Betriebsdrücke bis 25 bar geeignet
  • Montage über genormten Flansch DIN 2527 Typ B (DN50, PN16)
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Eigenschaften
customizing

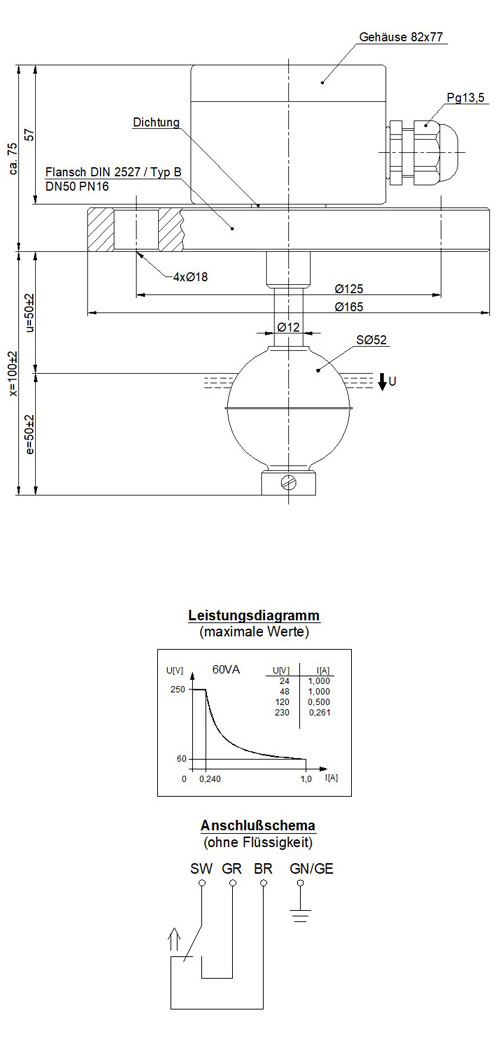

Technische Zeichnung

Dieser Standard-Schwimmerschalter mit Ø12 mm Schaltrohr ist für anspruchsvolle industrielle Anwendungen konzipiert, in denen hohe Druckbeständigkeit und korrosionsfeste Materialien erforderlich sind. Gehäuse und Schwimmer bestehen vollständig aus Edelstahl 1.4571, wodurch der Sensor zuverlässig in aggressiven und mechanisch belasteten Flüssigkeiten eingesetzt werden kann. Die präzise arbeitende Reed-Technik bietet eine langlebige, störungsarme Grenzstandserfassung ohne Dauerstrom. Die vertikale Montage erfolgt über einen genormten DIN-2527 Typ B Flansch (DN50, PN16), der eine stabile, dichte Außeninstallation ermöglicht.

Einbautiefe: L100 mm
Ausgangsart: Reedkontakt
Kontaktform: C
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Gehäuse
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 60 VA
Schaltstrom max.: 1.0 A
Schaltspannung max. VDC: 250 V
Dauerstrom max.: 2.0 A
Gewinde / Montageart: Flansch DIN 2527 / Typ B DN50 PN16
Einbau: von Außen
Gehäusematerial: 1.4571
Schwimmerwerkstoff: 1.4571
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 32 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 25 bar
Dichte Schwimmer: ca. 0.65 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
