Standard-Schwimmerschalter Ø12 mm

SR1M-N2-13-0-010

Artikelnummer 8611125004
  • Edelstahlgehäuse und Schwimmer aus 2.0321
  • Leistungsstark: 60 VA Schaltleistung
  • Innenmontage über G3/8-Gewinde
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

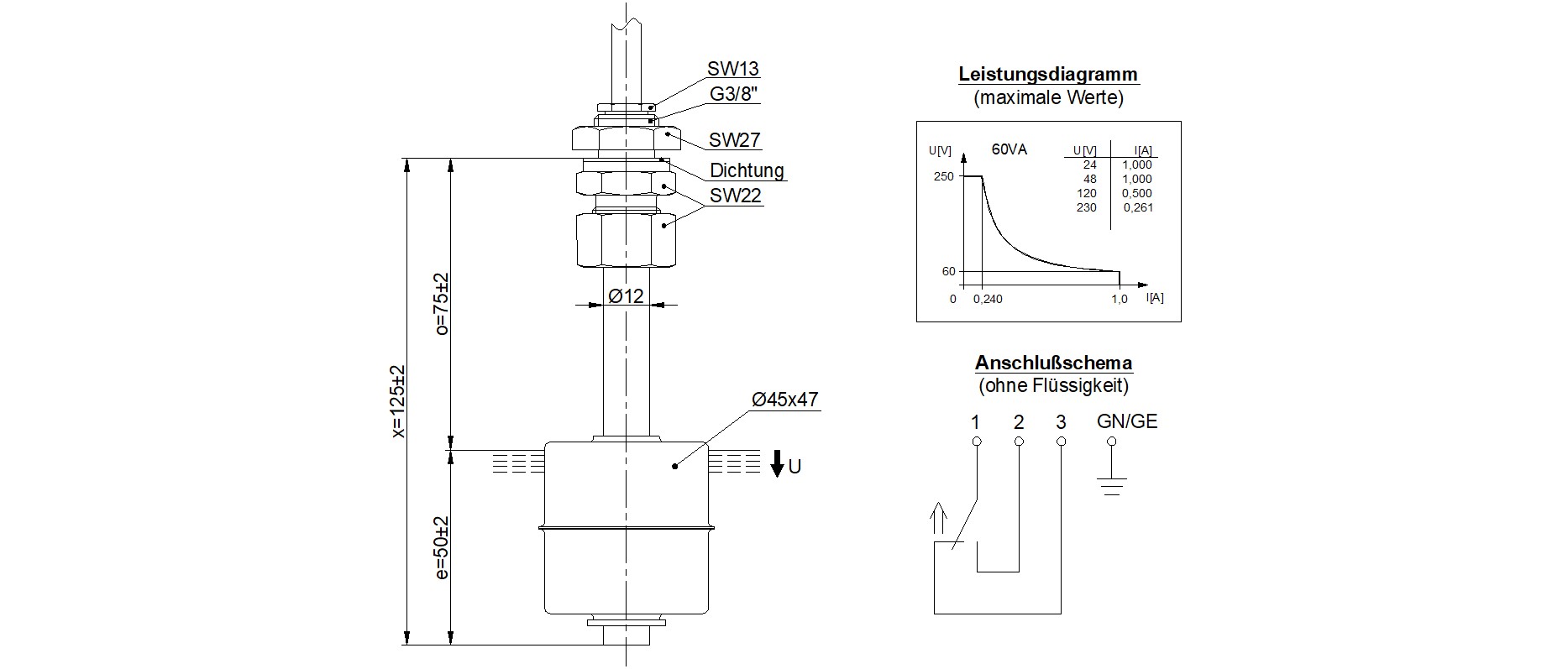

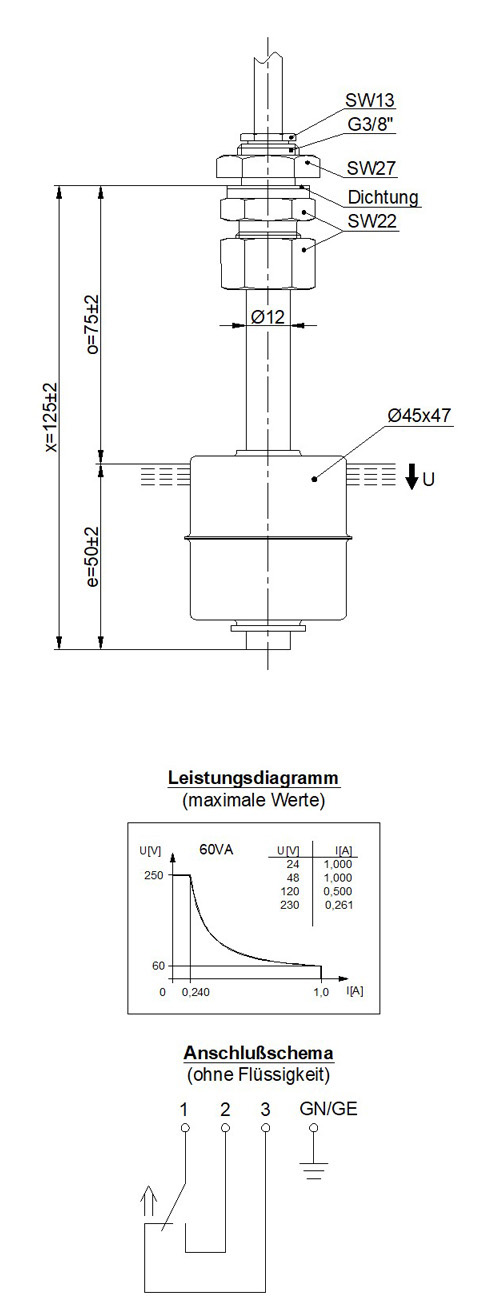

Technische Zeichnung

Dieser Standard-Schwimmerschalter mit Ø12 mm Schaltrohr ist für industrielle Anwendungen ausgelegt, in denen korrosionsbeständige Materialien und eine robuste Bauform erforderlich sind. Gehäuse und Schwimmer bestehen vollständig aus Edelstahl 2.0321, wodurch der Sensor zuverlässig in druckbelasteten und anspruchsvollen Flüssigkeiten eingesetzt werden kann. Die bewährte Reed-Technik arbeitet ohne Dauerstrom und ermöglicht eine präzise und langlebige Grenzstandserfassung. Die vertikale Montage erfolgt von innen über ein G3/8-Gewinde, ergänzt durch ein PVC-Anschlusskabel.

Einbautiefe: L125 mm
Ausgangsart: Reedkontakt
Kontaktform: C
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Kabel PVC
Kabelquerschnitt: 4 × 0.5 mm²
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 60 VA
Schaltstrom max.: 1.0 A
Schaltspannung max. VDC: 250 V
Dauerstrom max.: 2.0 A
Kabellänge: 1.0 m
Gewinde / Montageart: G3/8
Einbau: von Innen
Gehäusematerial: 2.0321
Schwimmerwerkstoff: 2.0321
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 32 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 25 bar
Dichte Schwimmer: 0.69 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
