Standard-Schwimmerschalter Ø12 mm

SR1N-P2-13-0-010-10

Artikelnummer 8611112016
  • Edelstahlgehäuse 1.4571 mit PP-Schwimmer
  • Für Betriebsdrücke bis 10 bar geeignet
  • Horizontaler Einbau über G3/8-Gewinde
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

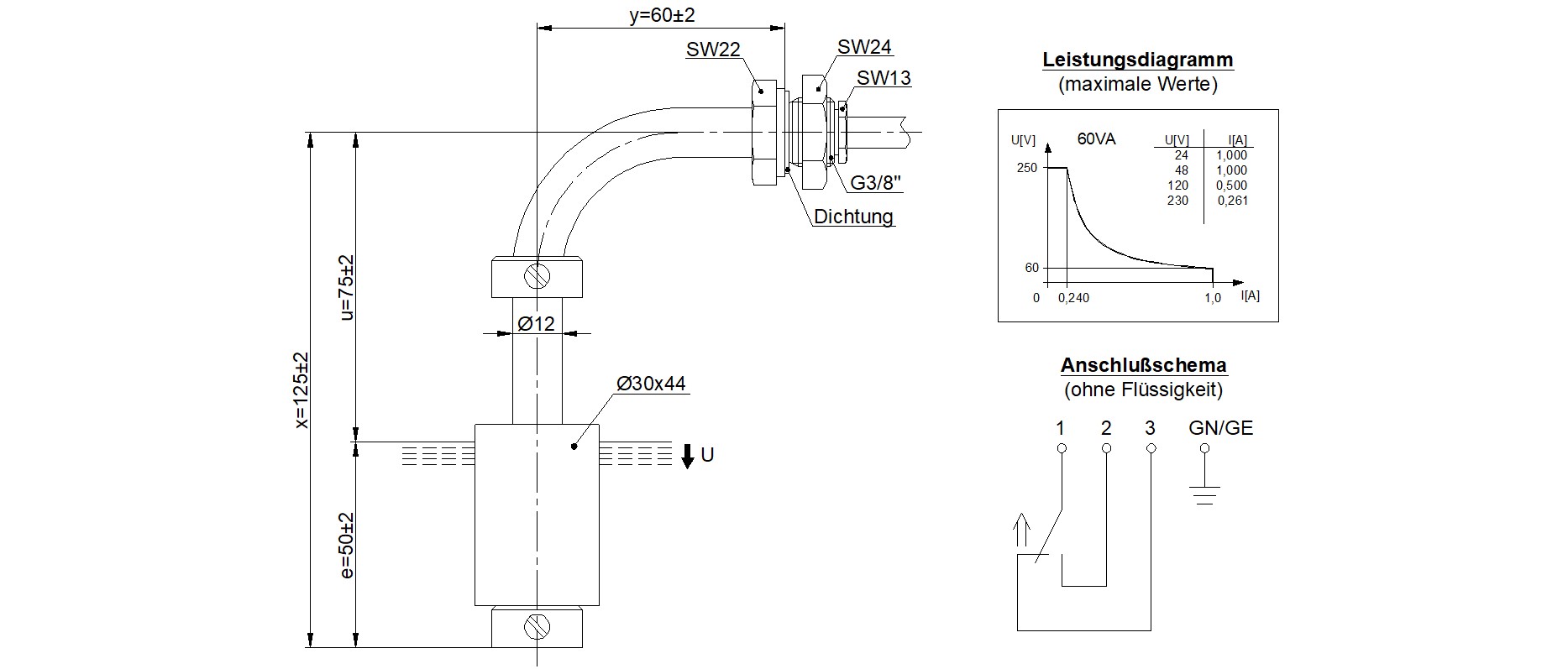

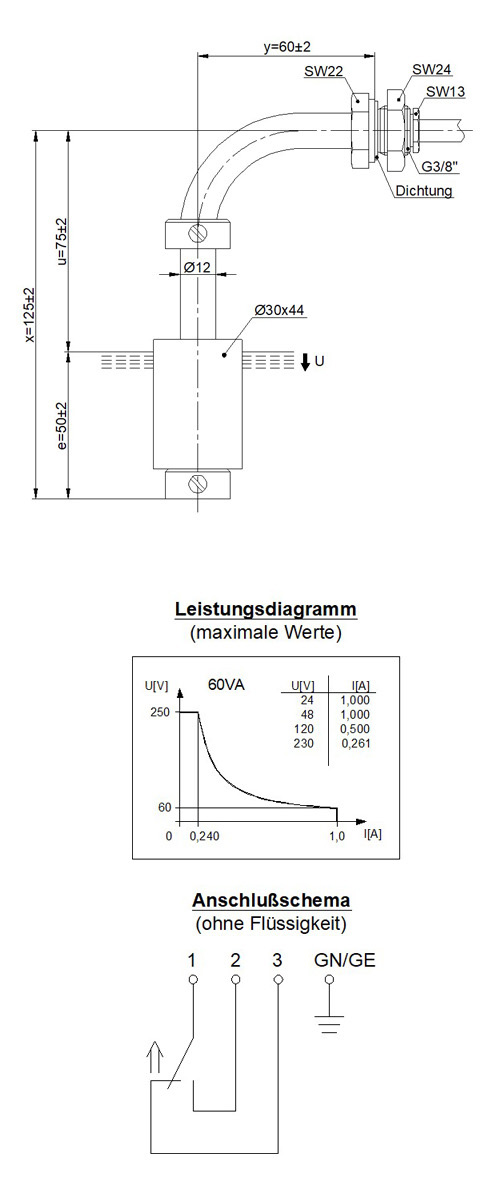

Technische Zeichnung

Dieser Standard-Schwimmerschalter mit L125 mm Einbautiefe und Ø12 mm Schaltrohr eignet sich für Anwendungen, bei denen korrosionsbeständige Werkstoffe und ein horizontaler Einbau gefordert sind. Das Edelstahlgehäuse 1.4571 sorgt für hohe Beständigkeit in industriellen Medien, während der PP-Schwimmer für den Einsatz in neutralen Flüssigkeiten ausgelegt ist. Die bewährte Reed-Technik ermöglicht eine präzise und langlebige Grenzstandserfassung ohne Dauerstrom. Der Einbau erfolgt von innen über ein G3/8-Gewinde in Kombination mit einem PVC-Anschlusskabel.

Einbautiefe: L125 mm
Ausgangsart: Reedkontakt
Kontaktform: C
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Kabel PVC
Kabelquerschnitt: 4 × 0.5 mm²
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 60 VA
Schaltstrom max.: 1.0 A
Schaltspannung max. VDC: 250 V
Dauerstrom max.: 2.0 A
Kabellänge: 1.0 m
Gewinde / Montageart: G3/8
Einbau: von Innen
Gehäusematerial: 1.4571
Schwimmerwerkstoff: PP
Zulassung: CE
Montage: horizontal
Eintauchtiefe Schwimmer: 28 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 10 bar
Dichte Schwimmer: ca. 0.60 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
