Standard-Schwimmerschalter Ø12 mm

SR4N-N3-13-0-G

Artikelnummer 8611416009
  • Robust: Edelstahlgehäuse und Schwimmer aus 1.4571
  • Für Betriebsdrücke bis 25 bar geeignet
  • Außenmontage über G2-Gewinde
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

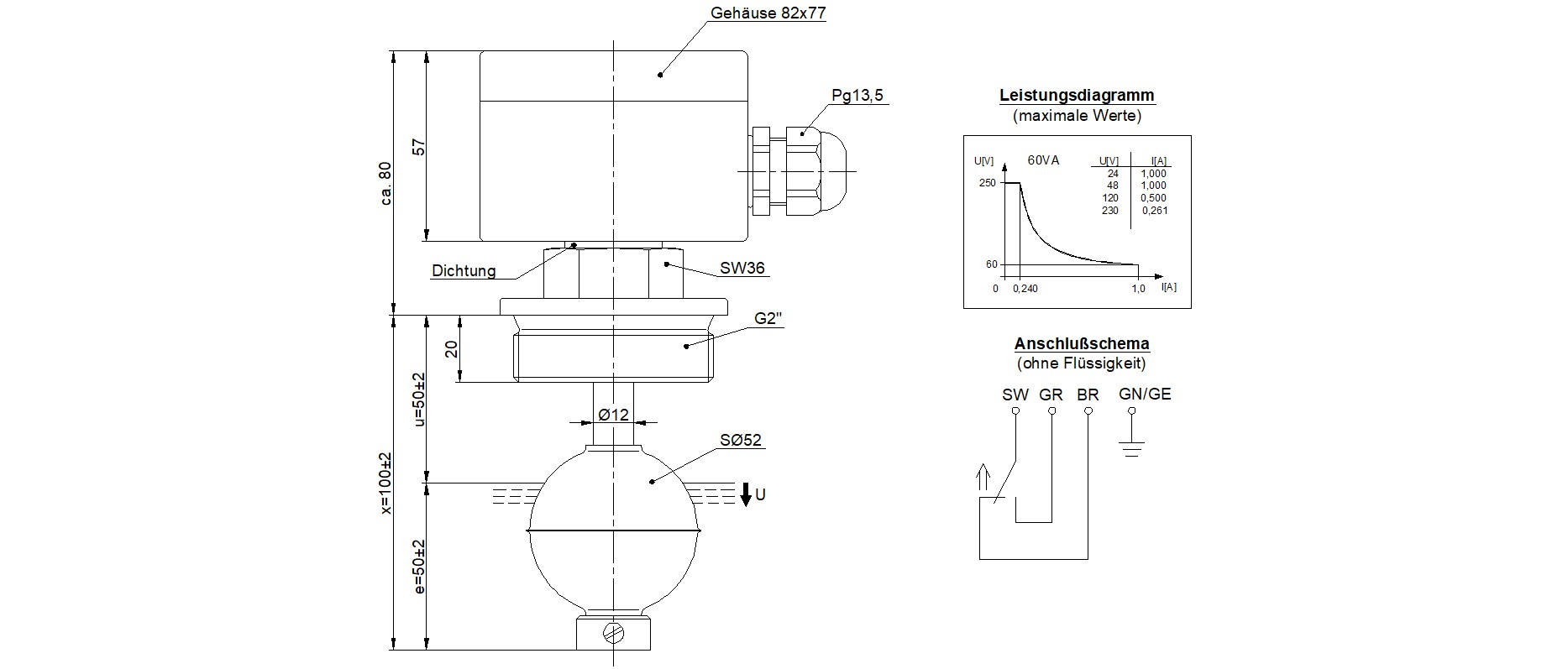

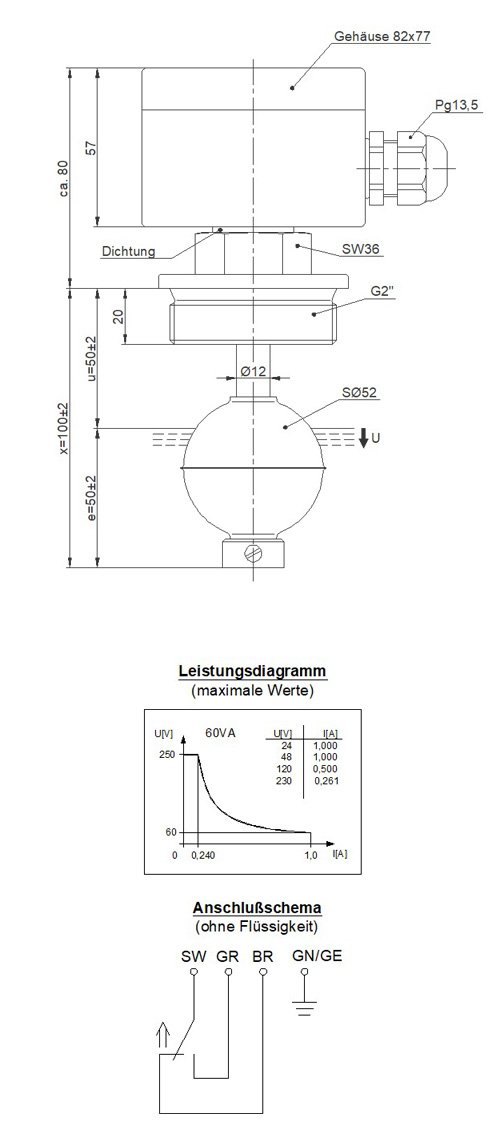

Technische Zeichnung

Dieser Standard-Schwimmerschalter mit Ø12 mm Schaltrohr ist für industrielle Anwendungen ausgelegt, in denen korrosionsbeständige Materialien und erhöhte Betriebsdrücke erforderlich sind. Gehäuse und Schwimmer bestehen vollständig aus Edelstahl 1.4571, wodurch der Sensor zuverlässig in aggressiven oder druckbelasteten Flüssigkeiten betrieben werden kann. Die bewährte Reed-Technik arbeitet ohne Dauerstrom und ermöglicht eine langlebige und präzise Grenzstandserfassung. Die vertikale Installation erfolgt von außen über ein G2-Gewinde.

Einbautiefe: L100 mm
Ausgangsart: Reedkontakt
Kontaktform: C
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Gehäuse
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 60 VA
Schaltstrom max.: 1.0 A
Schaltspannung max. VDC: 250 V
Dauerstrom max.: 2.0 A
Gewinde / Montageart: G2
Einbau: von Außen
Gehäusematerial: 1.4571
Schwimmerwerkstoff: 1.4571
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 34 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 25 bar
Dichte Schwimmer: ca. 0.53 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
