Standard-Schwimmerschalter Ø12 mm

SR6K-L1-13-0-S

Artikelnummer 8611631002
  • PVC-Gehäuse mit POM-Schwimmer
  • Anschluss über Amphenol-Steckdose Typ C16-1 (6-polig)
  • Praktisch: Außenmontage über G1,5-Gewinde
Jetzt anfragen
Datenblatt
Bedienungsanleitung
Technische Daten
customizing

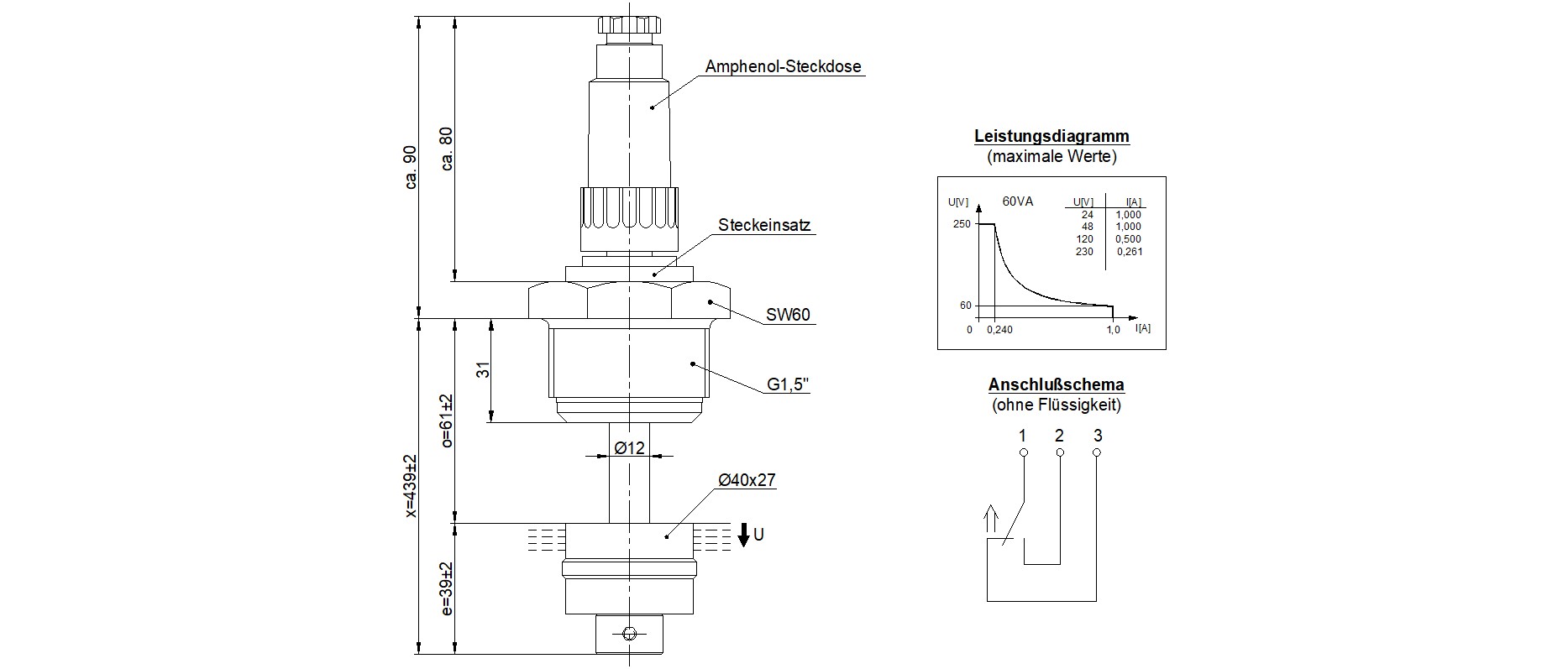

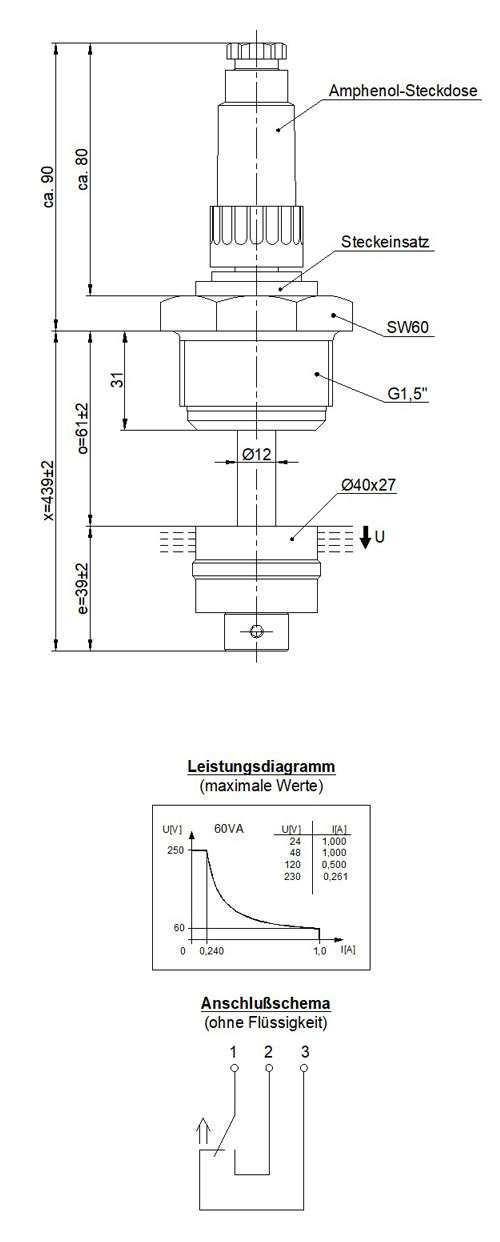

Technische Zeichnung

Dieser Standard-Schwimmerschalter mit Ø12 mm Schaltrohr wurde für Anwendungen konzipiert, in denen eine leichte und medienbeständige Bauform ausreichend ist. Das Gehäuse aus PVC und der POM-Schwimmer eignen sich für neutrale und wasserbasierte Medien. Die bewährte Reed-Technik arbeitet ohne Dauerstrom und ermöglicht eine langlebige und präzise Grenzstandserfassung. Die vertikale Montage erfolgt von außen über ein G1,5-Gewinde, während die Amphenol-Steckdose Typ C16-1 eine sichere und normgerechte elektrische Verbindung bietet.

Einbautiefe: L100 mm
Ausgangsart: Reedkontakt
Kontaktform: C
Arbeitstemperatur: –5 °C … +60 °C
Anschlußart: Amphenol Steckdose Typ C16-1 (6-polig)
IP-Schutzklasse: IP 65 (DIN VDE 0470 T1)
Schaltleistung max.: 60 VA
Schaltstrom max.: 1.0 A
Schaltspannung max. VDC: 250 V
Dauerstrom max.: 2.0 A
Gewinde / Montageart: G1,5
Einbau: von Außen
Gehäusematerial: PVC
Schwimmerwerkstoff: POM
Zulassung: CE
Montage: vertikal
Eintauchtiefe Schwimmer: 18 mm ±2 mm (bei Dichte 1 g/cm³)
Druck Schwimmer max.: 10 bar
Dichte Schwimmer: 0.69 g/cm³ ±10 %

Zulassung

EG-Konformität 2014/35/EU Niederspannungsrichtlinie

Anschlusskopf

Der Anschlusskopf kann von einem einfachen Kabelausgang bis hin zum R2“ Gewinde gestaltet werden.

Gehäuse

Ebenfalls führen wir Flansche in den standardisierten Größen, mit oder ohne Gehäuse

Varianten

Edelstahl- (WNr. 1.4571), Messing- (WNr. 2.0321) und PVC-Varianten

Länge

Schaltrohr bis 1m Länge

Form

Gerade oder gebogene Varianten

Material

Die Materialen der Schwimmerkörper variieren von PVC, PP, POM, PVDF, NBR bis Edelstahl, in Abhängigkeit der Anforderung
